Neu im Sortiment: IU-503 – Kalibrierte externe V-A-Anzeige

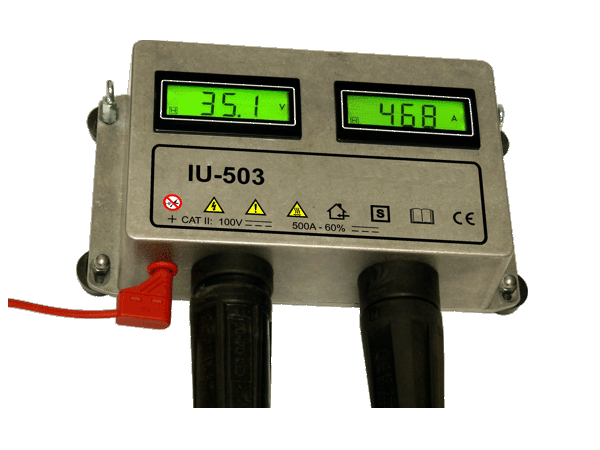

Das IU-503 ist das ultimative Messgerät für Strom und Spannung zum Schweißen nach DIN EN 1090.

Schweißgeräte müssen nicht mehr kalibriert werden:

Durch Integration des IU-503 in das bestehende Schweißsystem werden die Anforderungen
der Normen DIN EN ISO 17662 und DIN EN 50504 sofort erfüllt.
Diese Möglichkeit besteht sogar für konventionelle Schweißgeräte, die selbst noch nicht
einmal eigene Anzeigeinstrumente haben müssen. Einzige Voraussetzung hierfür ist, dass
die Schweißstromquelle auch später noch so eingestellt werden kann, dass die mit dem IU-
503 gemessenen Ist-Werten im Toleranzbereich der WPS (Welding Procedure Specification
– Schweißanweisung) bleiben. Das ist aber mit allen bekannten Anlagen möglich. Selbst
mit den alten stufengeschalteten Anlagen sind Spannung und Strom über Schaltstufe und
Drahtvorschub einstellbar.

Unübertroffen handlich:

Das IU-503 kommt ohne jedes Bedienelement aus, denn es nimmt alle normativ gebotenen
Abläufe automatisch vor. Es erkennt das Ende der Schweißung und friert die zuletzt
angezeigten Werte bis zur nächsten Schweißung ein.
Diese Werte resultieren aus einer speziell abgestimmten gleitenden Mittelung:
Ein zeitliches Aufnahmefenster mit einem sanft ansteigenden und anschließend ebenso
sanft wieder abfallenden Wichtungsverlauf der eingehenden Augenblickswerte sorgt für
eine besonders ruhige Anzeige und blendet den Stromniedergang kurz vor Schweißende
vollständig aus. So gelangen automatisch die – in aller Regel für die Schweißung am besten
repräsentativen Werte – in den Speicher und können in aller Ruhe ausgelesen und manuell
in die betriebsübliche Dokumentation übertragen werden.
Strom und Spannung werden dabei gleichzeitig erfasst gemittelt und gespeichert, wobei
natürlich – im Gegensatz zu den meisten Stromzangen – weder Umstecken noch
Umschalten erforderlich wird.
Gleiches gilt für den Nullabgleich: Er ist schlicht nicht erforderlich – ebenso wenig, wie die
Sorge, ob das gerät in der richtigen Lage betrieben wird.
Das IU-503 kann mit seinen Gummifüßen vor oder auf den Schweißstromquellen stehen,
an seinen Ösen hängen oder fest montiert werden, ohne das Gehäuse dafür zu öffnen.
Schließlich braucht man keine Angst haben, jemals eine Low-Bat-Anzeige zu übersehen –
oder schlimmer noch: Früher einmal übersehen zu haben. Schließlich hat das Gerät weder
Akku noch Batterien und ist – dank langlebiger und sekundenschnell aufgeladener
Speicherkondensatoren – frei von Akkuermüdung und –entsorgung.
Abgerundet wird die Handlichkeit durch seine Eigenstromversorgung. Dank dieser ist es
nämlich besonders einfach anzuschließen und benötigt weder ein Netzteil noch
separate Stromversorgungszuleitung. Nur drei – nicht verwechselbare – elektrische
Anschlüsse sind zu verbinden:
1. Eine Massebuchse für das konventionelle Massekabel
2. Einen Einbaustecker für eine Masse-Verlängerungsleitung
3. Eine 4 mm-Buchse für eine Spannungsmessleitung

Präzisionsklasse:

Das IU-503 übertrifft die Präzisionsklasse-Anforderungen der DIN EN 60974-1 um den
Faktor 2! Seine 0,5%-tige Genauigkeit erlaubt es nicht nur, die in Schweißgeräten ggf.
fehlenden Anzeigeinstrumente in kalibrierter Form zu ersetzen, sondern diese können auch
normgerecht validiert werden. Dies ist möglich, denn das Kalibrierzertifikat ist beiliegend:

Kalibrierzertifikate:

Die von uns gemäß VDI/VDE/DGQ/DKD 2622 erstellten Kalibrierzertifikate sind
vollumfänglich aussagekräftig und rückführbar.
Sie enthalten außerdem alle gemäß DIN EN 50504 für eine Validierung von
Lichtbogenschweißeinrichtungen geforderten Schritte, Reihenfolgen und Angaben,
einschlißelich der aufgenommenen Rohdaten, der am Prüfling festgestellten Abweichung,
der Umgebungsbedingungen, der selbst in Anspruch genommenen Referenz und vor allem
der normgerecht ermittelten eigenen Messunsicherheit. Die Rückführungskette kann bis auf
nationale Normale nachgewiesen und weitergeführt werden.

Sicher:

Das IU-503 und sein Zubehör ist vollständig gemäß den geltenden
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – DIN EN
61010-1 gebaut und wird von uns sicherheitstechnisch 100%-stückgeprüft und
dokumentiert. In allen Fällen, in denen die Schweißstromquelle ein S-Zeichen trägt, darf
auch das IU-503 mit in den Bereich erhöhter elektrischer Gefährdung genommen werden.

Leistungsstark und vielseitig:

Das IU-503 ist mit seinen 500A – 60%ED so leistungsstark, wie es die Anschlussbuchsen
erlauben. In diesem Rahmen kann es praktisch alle Standardschweißmaschinen der
folgenden Prozesse mit Stromart Gleichstrom und Polung Plus verwendet werden:
• MIG/MAG-MSG (131/135)
• MIG/MAG-Fülldraht (137/136)
• UP (12)
• LBH (111)
• MF (114)
• WP (15)
• WIG ohne HF-Zündeinrichtungen (141, Achtung: Polung + kommt hier nur selten vor!)

Komplett:

Das IU-503 Starterkit 2 bietet alles, was Sie zum Loslegen brauchen:
• 1 m 95 mm² Massekabelverlängerung
• 1,5 m Spannungsmessleitung
• 4 mm Aufsteckkabelschuh zum sicheren provisorischen Anschrauben, z.B. an Drahtvorschubplatten (für den Pluszugang)
• Sicherungs-Reduzieradapter für den Pluszugang (z.B. LBH-Anschluss bei MIG/MAGLBH-Kombianlagen)
• Anschluss-Kleinmaterial zum legen eines festen, abgesicherten Pluszugangs in zwei Schweißmaschinen, inklusive zweier Ersatzsicherungen
• Kalibrierzertifikat
• Benutzerinformation

Daten:

• Präzisionsklasse: 1% (Strom) / 0,5% (Spannung) vom Messbereich
• Hohe Auflösung: 1A (Strom) / 0,1V (Spannung)
• Hohe Belastbarkeit: 500A= bei 60% ED (Strom) / 100V= (Spannung)
• Große, beleuchtete Displays, 14 mm-Ziffernhöhe
• Robustes Alu-Gehäuse, nur 230 mm breit, mit Gummifüßen und Aufhängeösen
• „Selfpowered“ per Spannungsmessleitung:
o Kein Netzgerät und Kabel nötig, keine Batterie, kein Akku, keine Akkuermüdung
• Langlebige, sekundenschnell nachgeladene Speicherkondensatoren
o Einfach anzuschließen, keine Bedienelemente
• Kontinuierliche Aktualisierung mit normgerecht automatisch gleitender Mittelwertbildung
• Automatisches Datahold: Werte nach der Schweißung in Ruhe notieren
• Kalibrierungen genügen allen relevanten Mess- und Schweißgerätenormen:
o Sie gewährleisten ein stets vollwertiges Gerät und können ggf. sogar Validierungen der Schweißanlagen ersetzen.
• Kalibrierschein und ausführliche Benutzerinformation beiliegend, umfangreiches Zubehör optional
